Prises de cotes


- Toutes les dimensions doivent être indiquées en millimètres.

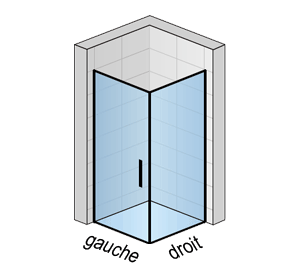

- Les schémas sont toujours vue de l‘extérieur. Les côtés gauche et droit sont déterminés comme indiqué dans le schéma ci-dessous.

- Les cotes doivent impérativement être prises après la pose du carrelage.

- La cote de retrait indique la distance de la paroi par rapport au bord extérieur du receveur - distance à laquelle il faut poser la paroi de douche afin d'obtenir la meilleure étanchéité possible.

- Pour un montage sur receveur, la cote de retrait - entre 7 et 25 mm selon les gammes - est automatiquement prévue lors de la fabrication.

- Pour un montage à l'italienne, la paroi de douche est montée directement sur le sol carrelé. Pour une commande standard, il faut tenir compte de la cote de retrait décrite plus haut; la dimension réelle de la paroi de douche est plus petite que la dimension commandée. Par exemple, dans le cas d'une porte pivotante Swing-Line avec paroi fixe à 90° commandée en standard 900 x 900 mm, on a en réalité une dimension de 870 x 870 mm (entre le mur carrelé et le milieu du verre). Pour une commande standard, il convient donc de consulter les informations techniques de chaque gamme qui donnent les tableaux avec les dimensions à carreler.

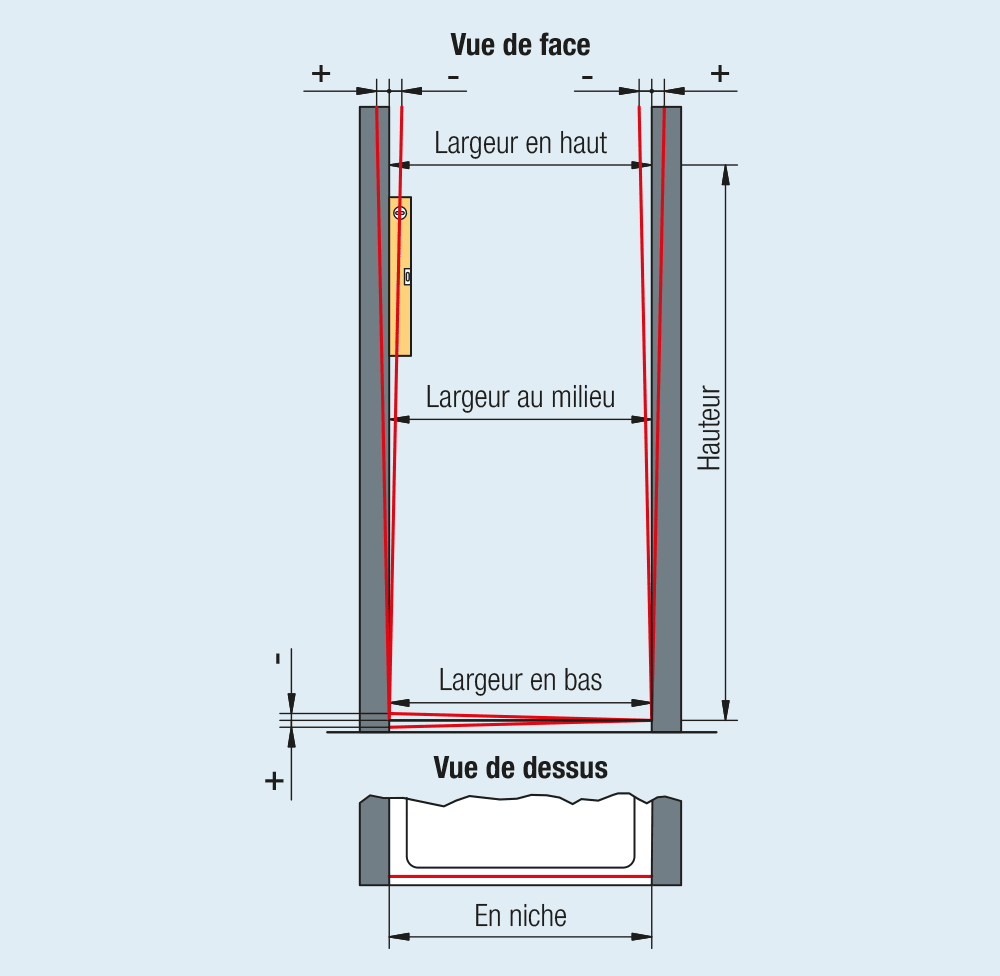

En niche En niche
1 Mesurer la largeur à plusieurs niveaux.
2 Vérifier l'aplomb des murs et indiquer les écarts pour chaque mur.
3 Vérifier le niveau du receveur (ou du sol) et indiquer le défaut.

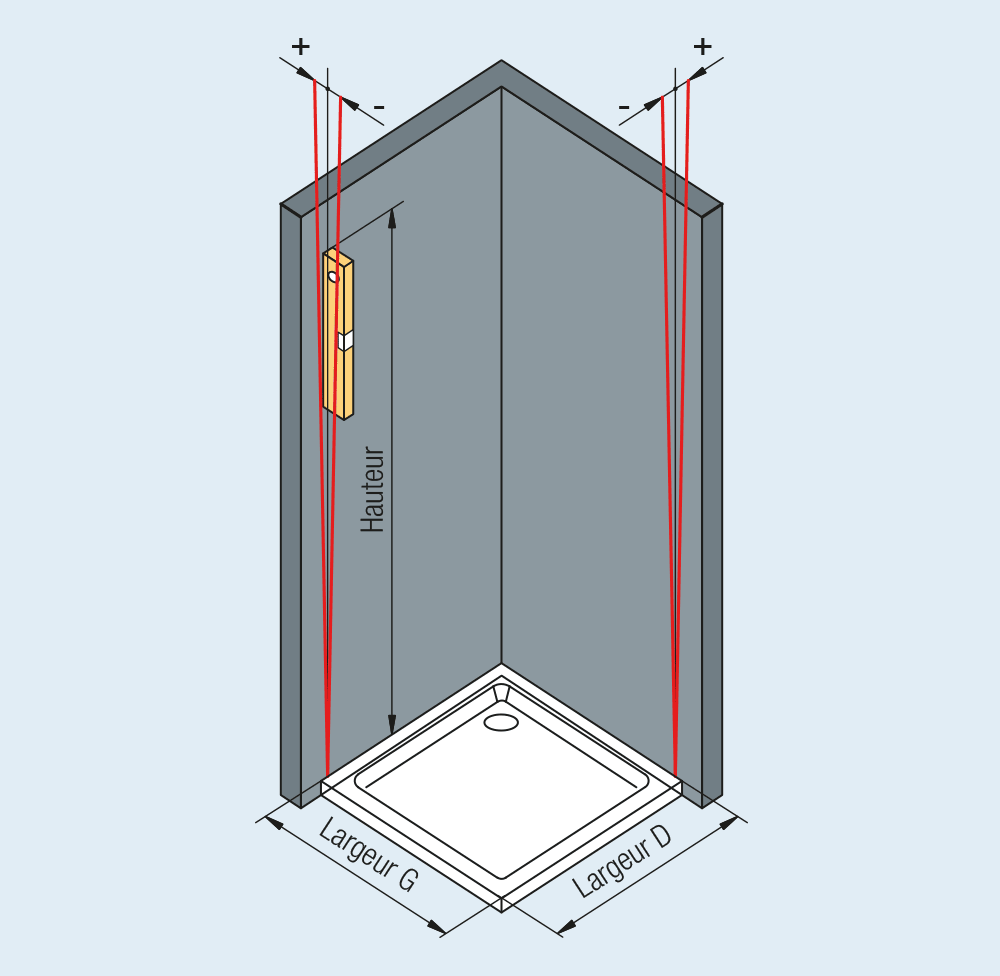

En angle En angle
1 Mesurer les largeurs du mur au bord extérieur du receveur.
2 Vérifier l'aplomb des murs et indiquer les écarts pour chaque mur.
3 Vérifier le niveau du receveur (ou du sol) et indiquer le défaut.

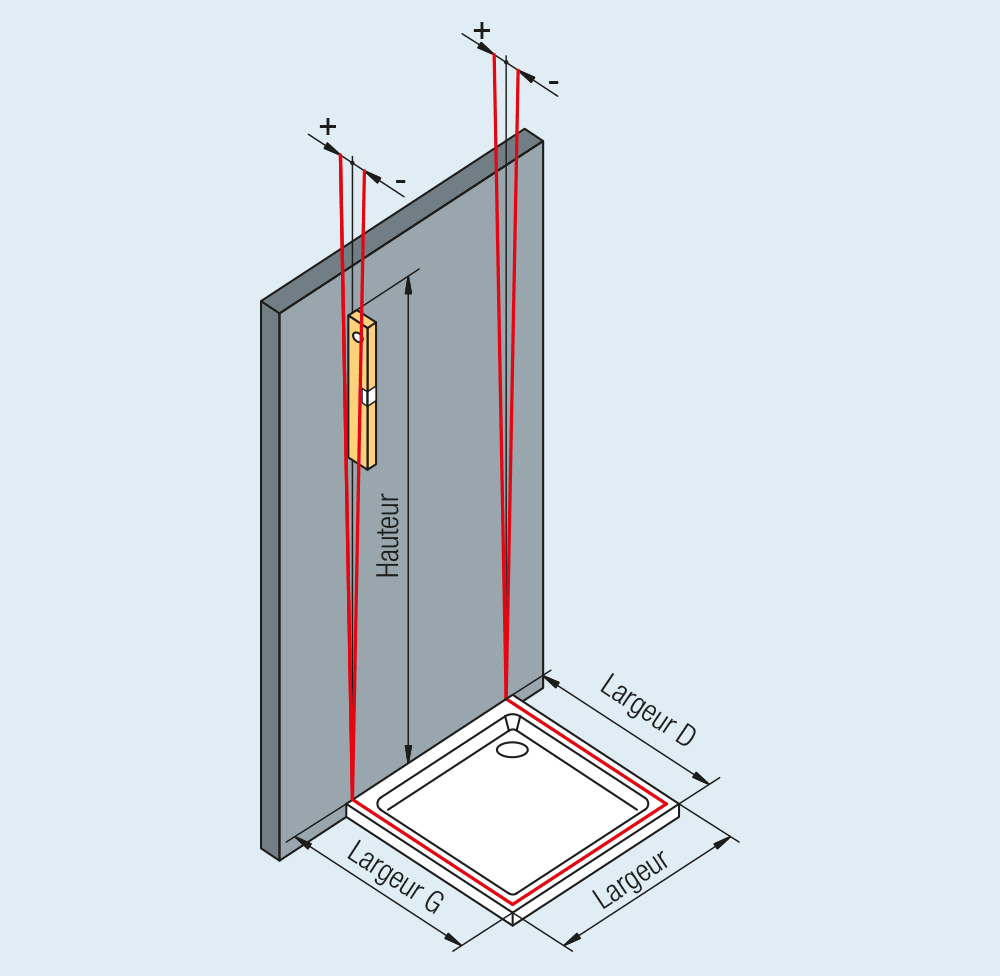

Contre un mur Contre un mur
1 Mesurer la largeur du mur au bord extérieur du receveur. Mesurer également la largeur réelle à l'avant du receveur.
2 Vérifier l'aplomb du mur et indiquer les écarts pour chaque coté du receveur.
3 Vérifier le niveau du receveur (ou du sol) et indiquer le défaut.
